Инвертор - является основным устройством системы, осуществляющим питание электроприборов. Преобразует электричество постоянного напряжения (12/24/48В) от АКБ в переменное синусоидальное напряжение 220В;
-
Аккумуляторные батареи (АКБ) - накапливают электроэнергию, поступающую от солнечных батарей, имеют емкость необходимую для постоянной работы электроприборов.
Как работает система?
Система работает в двух режимах:

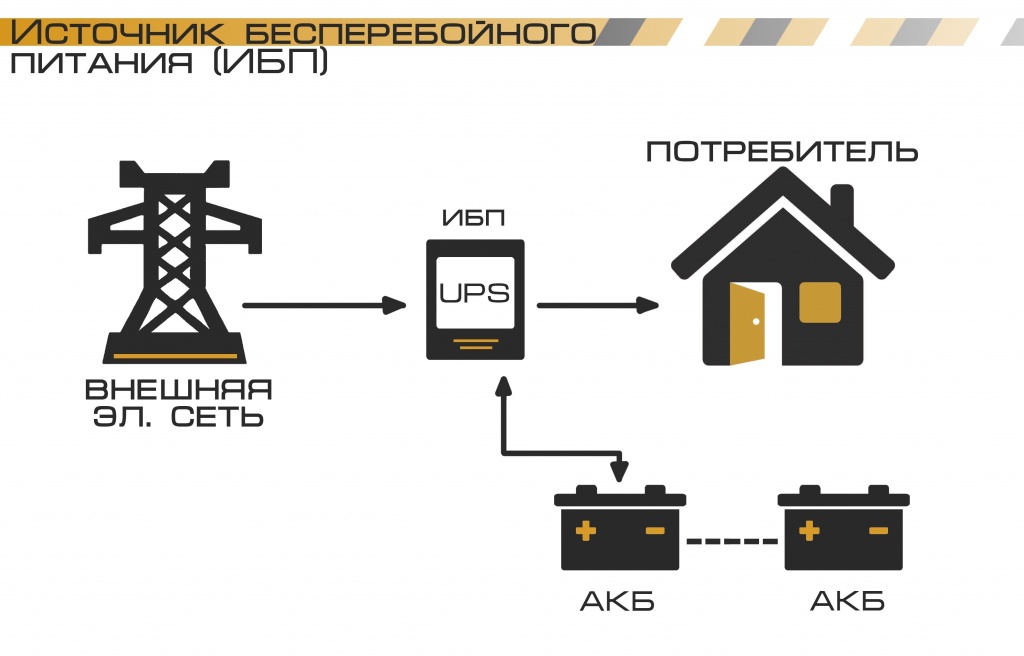

- Нормальный режим. В этом режиме система работает по принципу накопления. При этом происходит непрерывный процесс заряда АКБ или контроль их заряда и питание электроприборов от электросети. В момент отключения электросети, ИБП в автоматическом режиме мгновенно переключит питание электроприборов на АКБ.
- Режим питания электроприборов от АКБ. Внешняя электросеть отключена. В этом режиме происходит питание электроприборов от АКБ. В момент включения внешней электросети ИБП переключится в нормальный режим.
Какие задачи решает данная система?
- Обеспечивает объект источником бесперебойного питания;
- Обеспечивает объект качественным источником электроснабжения;
- Обеспечивает объект "окупаемым" источником электроэнергии.
-
Инвертор, АКБ. Устанавливаются на вертикальной поверхности или стеллаже в любом удобном месте внутри объекта, где температура воздуха не опускается ниже 0°С.
- Инвертор 2000Вт (12В) - 1 шт;
- АКБ 150АЧ (GEL) - 2 шт.
Для продолжительности работы АКБ, глубина разряда АКБ не должна превышать 30%. Исходя из этой величины при максимальной мощности нагрузки, максимальной мощности инвертора, время резервирования будет составлять:
Таблица времени резервирования системы исходя из мощности нагрузки:
Емкость АКБ, АЧ |
Нагрузка, максимальная мощность инвертора, Вт |
Величина нагрузки, % |
Глубина разряда |
Время резервирования, часов |
| 300АЧ | 1000Вт | 10% | 30% | 9,18 |
| 20% | 30% | 4,3605 | ||
| 50% | 30% | 1,4688 | ||
| 75% | 30% | 0,918 | ||
| 100% | 30% | 0,6426 |
- Инвертор 2000Вт (24В) - 1 шт;
- АКБ 200АЧ (GEL) - 4 шт.
Для продолжительности работы АКБ, глубина разряда АКБ не должна превышать 30%. Исходя из этой величины при максимальной мощности нагрузки, максимальной мощности инвертора, время резервирования будет составлять:
Таблица времени резервирования системы исходя из мощности нагрузки:
Емкость АКБ, АЧ |
Нагрузка, максимальная мощность инвертора, Вт |
Величина нагрузки, % |
Глубина разряда |
Время резервирования, часов |
| 800АЧ | 2000Вт | 10% | 30% | 12,24 |
| 20% | 30% | 5,814 | ||
| 50% | 30% | 2,2032 | ||
| 75% | 30% | 1,3056 | ||
| 100% | 30% |
0,8568 |
- Инвертор 3000Вт (24В) - 1 шт;
- АКБ 200АЧ (GEL) - 6 шт.
Для продолжительности работы АКБ, глубина разряда АКБ не должна превышать 30%. Исходя из этой величины при максимальной мощности нагрузки, максимальной мощности инвертора, время резервирования будет составлять:
Таблица времени резервирования системы исходя из мощности нагрузки:
Емкость АКБ, АЧ |
Нагрузка, максимальная мощность инвертора, Вт |
Величина нагрузки, % |
Глубина разряда |
Время резервирования, часов |
| 1200АЧ | 3000Вт | 10% | 30% | 12,24 |
| 20% | 30% | 5,814 | ||
| 50% | 30% | 2,2032 | ||
| 75% | 30% | 1,3056 | ||
| 100% | 30% |
0,8568 |
- Инвертор 4000Вт (48В) - 1 шт;
- АКБ 200АЧ (GEL) - 8 шт.
Для продолжительности работы АКБ, глубина разряда АКБ не должна превышать 30%. Исходя из этой величины при максимальной мощности нагрузки, максимальной мощности инвертора, время резервирования будет составлять:
Таблица времени резервирования системы исходя из мощности нагрузки:
Емкость АКБ, АЧ |
Нагрузка, максимальная мощность инвертора, Вт |
Величина нагрузки, % |
Глубина разряда |
Время резервирования, часов |
| 1600АЧ | 4000Вт | 10% | 30% | 12,24 |
| 20% | 30% | 5,814 | ||
| 50% | 30% | 2,2032 | ||
| 75% | 30% | 1,3056 | ||
| 100% | 30% |
0,8568 |
- Инвертор 5000Вт (48В) - 1 шт;
- АКБ 150АЧ (GEL) - 12 шт.
Для продолжительности работы АКБ, глубина разряда АКБ не должна превышать 30%. Исходя из этой величины при максимальной мощности нагрузки, максимальной мощности инвертора, время резервирования будет составлять:
Таблица времени резервирования системы исходя из мощности нагрузки:
Емкость АКБ, АЧ |
Нагрузка, максимальная мощность инвертора, Вт |
Величина нагрузки, % |
Глубина разряда |
Время резервирования, часов |
| 1800АЧ | 5000Вт | 10% | 30% | 11,016 |
| 20% | 30% | 5,233 | ||
| 50% | 30% | 1,983 | ||
| 75% | 30% | 1,175 | ||
| 100% | 30% |
0,771 |
Что входит в систему?
- Инвертор 6000Вт (48В) - 1 шт;
- АКБ 200АЧ (GEL) - 12 шт.
Для продолжительности работы АКБ, глубина разряда АКБ не должна превышать 30%. Исходя из этой величины при максимальной мощности нагрузки, максимальной мощности инвертора, время резервирования будет составлять:
Таблица времени резервирования системы исходя из мощности нагрузки:
Емкость АКБ, АЧ |
Нагрузка, максимальная мощность инвертора, Вт |
Величина нагрузки, % |
Глубина разряда |
Время резервирования, часов |
| 2400АЧ | 6000Вт | 10% | 30% | 12,24 |
| 20% | 30% | 5,814 | ||
| 50% | 30% | 2,2032 | ||
| 75% | 30% | 1,3056 | ||
| 100% | 30% |
0,8568 |
