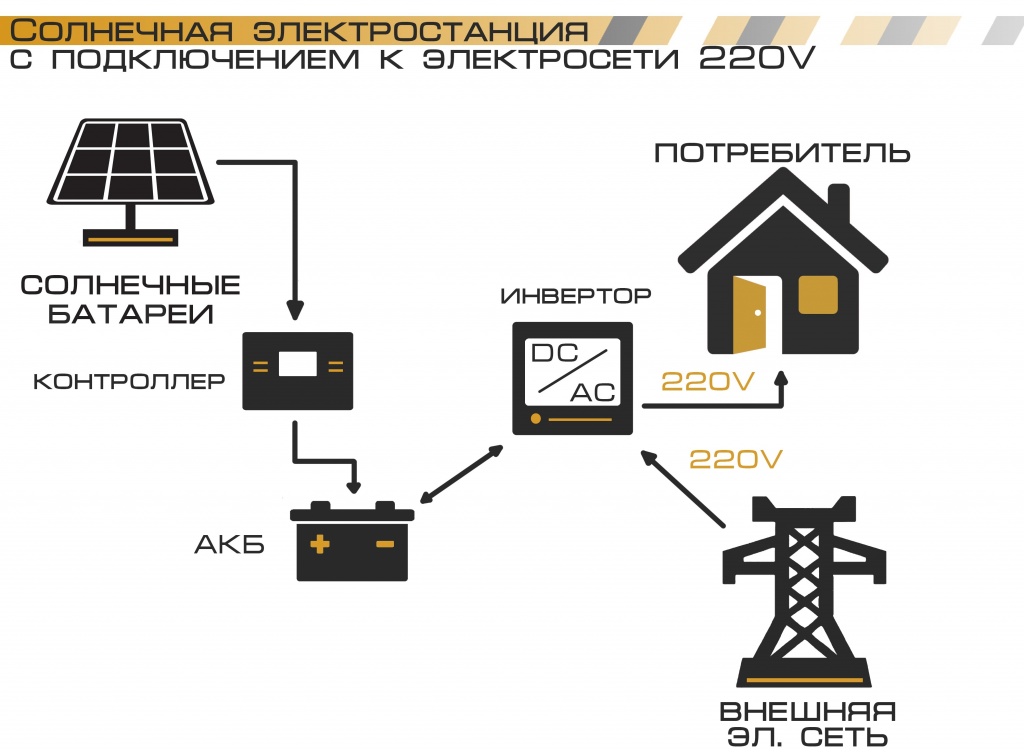

Солнечные батареи - преобразуют энергию солнца в электрическую энергию, которая поступает на контроллер;
-
Контроллер заряда солнечных батарей (Контроллер) - осуществляет заряд АКБ от солнечных батарей, контролирует уровень заряда АКБ;
-
Аккумуляторные батареи (АКБ) - накапливают электроэнергию, поступающую от солнечных батарей, имеют емкость необходимую для постоянной работы электроприборов;
-
Инвертор - является основным устройством системы, осуществляющим питание электроприборов. Преобразует электричество постоянного напряжения (12/24/48В) от АКБ в переменное синусоидальное напряжение 220В.
Как работает система?
Система работает в двух режимах:
- Нормальный режим. В этом режиме система работает по принципу "экономии". При этом происходит непрерывный процесс заряда АКБ от солнечных панелей и питание электроприборов от АКБ. В момент понижения уровня заряда АКБ ниже заданного, инвертор в автоматическом режиме переключит питание электроприборов к внешней электросети.
- Режим питания электроприборов от внешней электросети. В этом режиме происходит непрерывный процесс заряда АКБ от солнечных панелей и питание электроприборов от внешней электросети. В момент повышения уровня заряда АКБ выше заданного, инвертор в автоматическом режиме переключит питание электроприборов в нормальный режим.
Какие задачи решает данная система?
- Обеспечивает объект источником бесперебойного питания;
- Обеспечивает объект качественным источником электроснабжения;
- Обеспечивает объект "окупаемым" источником электроэнергии.
-
Солнечные батареи. Устанавливаются на крыше объекта или на участке земли при помощи комплектов для монтажа. Комплект для монтажа представляет собой сборную конструкцию, обеспечивающую надежность крепления солнечных батарей, оптимальный угол наклона к солнцу, вентиляцию солнечных батарей. Монтаж солнечных батарей на крышу объекта осуществляется без нарушения целостности кровли.
-
Контроллер, инвертор, АКБ. Устанавливаются на вертикальной поверхности или стеллаже в любом удобном месте внутри объекта, где температура воздуха не опускается ниже 0°С
Что входит в систему?
- Солнечная батарея ПОЛИ 100Вт - 2 шт;
- Инвертор 2000Вт (24В) - 1 шт;
- АКБ 55АЧ (GEL) - 2 шт;
- Комплект креплений для монтажа солнечной панели 100Вт (2шт) - 1 комплект.
|
Янв |
Фев |
Март |
Апр |
Май |
Июнь |
Июль |
Авг |
Сент |
Окт |
Нояб |
Дек |
|
0,42 |
0,69 |
0,97 |
1,20 |
1,24 |
1,24 |
1,24 |
1,08 |
0,91 |
0,75 |
0,58 |
0,42 |
Данная система в средней полосе России (с учетом летнего и зимнего режимов) выработает:
0,895 кВт•ч/сутки, что в год составит 326,74 кВт•ч
- Солнечная батарея ПОЛИ 200Вт - 4 шт;
- Контроллер заряда 30А (12/24В) - 1 шт;
- Инвертор 2000Вт (24В) - 1 шт;
- АКБ 150АЧ (GEL) - 2 шт;
- Комплект креплений для монтажа солнечной панели 200Вт (4шт) - 1 комплект.
|
Янв |
Фев |
Март |
Апр |
Май |
Июнь |
Июль |
Авг |
Сент |
Окт |
Нояб |
Дек |
|
1,68 |
2,78 |
3,87 |
4,80 |
4,96 |
4,96 |
4,96 |
4,30 |
3,65 |
2,99 |
2,34 |
1,68 |
Данная система в средней полосе России (с учетом летнего и зимнего режимов) выработает:
3,581 кВт•ч/сутки, что в год составит 1306,94 кВт•ч
Что входит в систему?
- Солнечная батарея ПОЛИ 200Вт - 8 шт;
- Контроллер заряда 60А (12/24В) - 1 шт;
- Инвертор 3000Вт (24В) - 1 шт;
- АКБ 200АЧ (GEL) - 6 шт;
- Комплект креплений для монтажа солнечной панели 200Вт (8шт) - 1 комплект.
|
Янв |
Фев |
Март |
Апр |
Май |
Июнь |
Июль |
Авг |
Сент |
Окт |
Нояб |
Дек |
|
3,36 |
5,55 |
7,74 |
9,60 |
9,92 |
9,92 |
9,92 |
8,61 |
7,30 |
5,98 |
4,67 |
3,36 |
Данная система в средней полосе России (с учетом летнего и зимнего режимов) выработает:
7,161 кВт•ч/сутки, что в год составит 2613,887 кВт•ч
Что входит в систему?
- Солнечная батарея ПОЛИ 200Вт - 8 шт;
- Контроллер заряда 60А (12/24В) - 1 шт;
- Инвертор 3000Вт (24В) - 1 шт;
- АКБ 200АЧ (GEL) - 6 шт;
- Комплект креплений для монтажа солнечной панели 200Вт (8шт) - 1 комплект.
|
Янв |
Фев |
Март |
Апр |
Май |
Июнь |
Июль |
Авг |
Сент |
Окт |
Нояб |
Дек |
|
5,88 |
9,72 |
13,55 |
16,80 |
17,36 |
17,36 |
17,36 |
15,06 |
12,77 |
10,47 |
8,18 |
5,88 |
Данная система в средней полосе России (с учетом летнего и зимнего режимов) выработает:
12,532 кВт•ч/сутки, что в год составит 4574,3 кВт•ч
Что входит в систему?
- Солнечная батарея ПОЛИ 200Вт - 20 шт;
- Контроллер заряда 60А (48В) - 1 шт;
- Инвертор 5000Вт (48В) - 1 шт;
- АКБ 200АЧ (GEL) - 12 шт;
- Комплект креплений для монтажа солнечной панели 200Вт (20шт) - 1 комплект.
|
Янв |
Фев |
Март |
Апр |
Май |
Июнь |
Июль |
Авг |
Сент |
Окт |
Нояб |
Дек |
|
8,40 |
13,88 |
19,36 |
24,00 |
24,80 |
24,80 |
24,80 |
21,52 |
18,24 |
14,96 |
11,68 |
8,40 |
Данная система в средней полосе России (с учетом летнего и зимнего режимов) выработает:
17,903 кВт•ч/сутки, что в год составит 6534,717 кВт•ч
