Солнечная теплостанция летний вариант

Солнечный коллектор. Состоит из вакуумных термотрубок. Преобразует энергию солнца в тепловую энергию которая поступает во встроенный бойлерный бак для нагрева воды;
Рама для солнечного коллектора. Металлическая конструкция для крепления солнечного коллектора с бойлерным баком. Представляет собой сборную конструкцию, обеспечивающую надежность крепления солнечного коллектора и бойлерного бака.

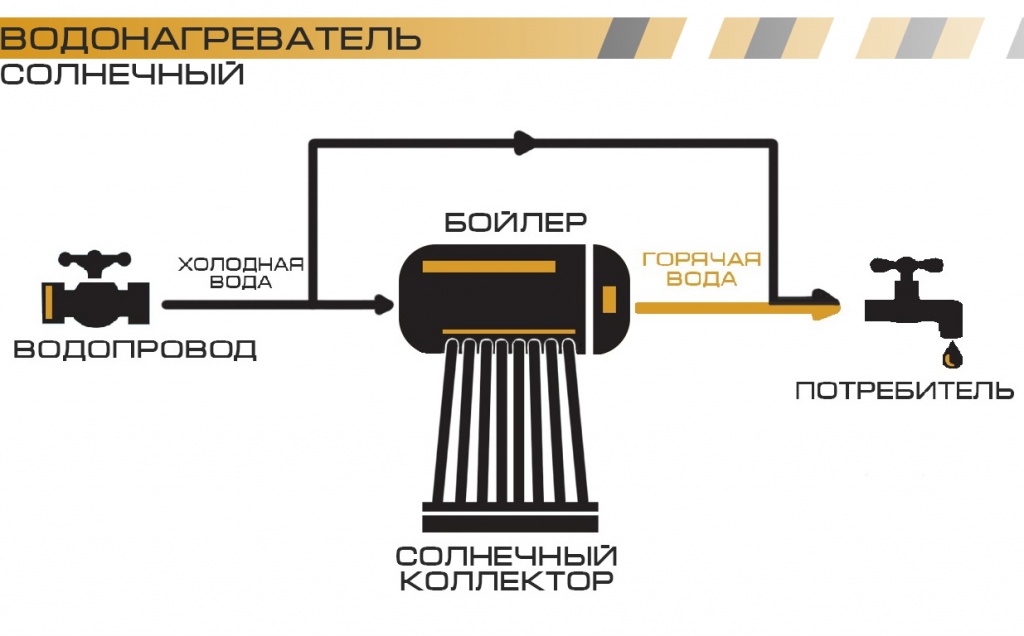

Как работает система?

Солнечный коллектор состоит из вакуумных трубок, которые следует располагать к солнцу. Вакуумные трубки поглощают солнечную радиацию и преобразуют ее в тепловую энергию. Внутри вакуумных трубок алюминиевый экран передает тепловую энергию медной трубке. Жидкость в медной трубке нагревается, превращаясь в пар. Пар поднимается до верхней части медной трубки, где через конденсатор, теплообменный наконечник из медного сплава, передает тепловую энергию холодной воде, находящейся в бойлерном баке, в то же время пар, охлаждаясь, конденсируется и жидкость каплями стекает вниз на дно медной трубки. Так процесс повторяется многократно до тех пор, пока вода в бойлерном баке станет горячей. Далее горячую воду из бойлерного бака можно использовать для личных нужд. Новую холодную воду в бойлерный бак можно доливать вручную или насосом.

Какие задачи решает данная система?

Обеспечивает объект независимым источником нагрева воды (для ГВС)
Обеспечивает объект экономичным источником нагрева воды (для ГВС)
Обеспечивает объект мощным источником нагрева воды (для ГВС)
Обеспечивает объект окупаемым источником нагрева воды (для ГВС)

Как монтируется система?

Солнечный коллектор. Устанавливается на наклонной стороне рамы, верхние части трубок вставляются в отверстия в бойлерном баке, где соединяются с теплообменником.

Рама для солнечного коллектора. Устанавливается на ровной твердой поверхности по направлению к солнцу или югу той стороной, на которой закреплен солнечный коллектор.
