Теплостанция на основе пеллетного котла и солнечного коллектора

Пеллетный котел. Представляет собой устройство для отопления, передающее тепловую энергию от сгорания пеллет или угля в нагрев воды. Имеет встроенный контроллер управления процессом горения, автоматической подачи топлива и нагрева теплоносителя.
Бойлерный бак (Бойлер). Представляет собой, аккумулирующий бак нагрева для горячей воды.
Циркуляционный насос. Предназначена для транспортировки теплоносителя в теплостанции.
Солнечный коллектор. Состоит из вакуумных термотрубок. Преобразует энергию солнца в тепловую энергию которая поступает в бойлерный бак для нагрева воды.
Насосная станция. Предназначена для транспортировки теплоносителя в теплостанции. Насосная станция контролирует давление, температуру и скорость потока теплоносителя в системе.
Контроллер. Предназначен для управления процессом нагрева от солнца и контроля состояния теплостанции.

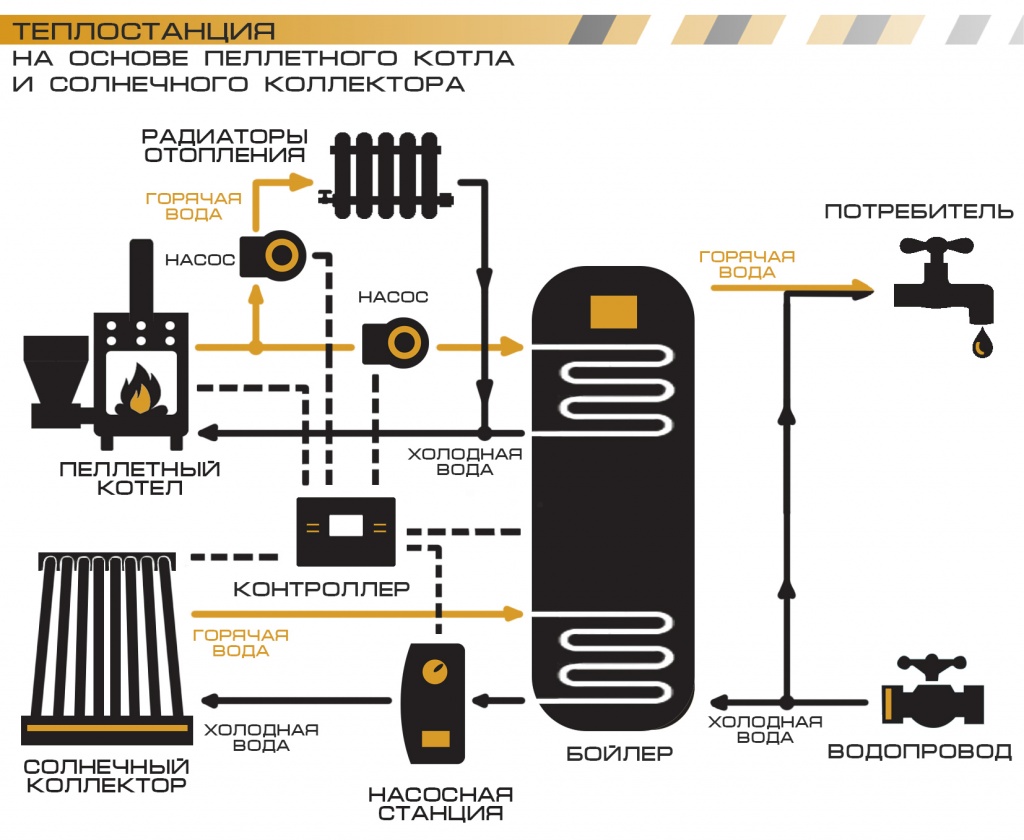

Как работает система?

Нагрев воды осуществляется в двух дополняющих режимах:

Режим, в котором работает только вакуумный коллектор.

Вакуумные трубки поглощают солнечную радиацию и преобразуют ее в тепловую энергию. Внутри вакуумных трубок алюминиевый экран передает тепловую энергию медной трубке. Жидкость в медной трубке нагревается, превращаясь в пар. Пар поднимается до верхней части медной трубки, где через конденсатор, теплообменный наконечник из медного сплава, передает тепловую энергию теплоносителю. В качестве теплоносителя вакуумного солнечного коллектора является незамерзающая жидкость, которая при помощи насосной станции, продвигаясь через верхнюю зону устройства, осуществляет поглощение тепловой энергии с теплообменника. Далее теплоноситель следует в теплообменник бойлерного бака – медный змеевик. В результате использования змеевого механизма осуществляется нагревание жидкости в бойлерном баке. Замкнутый цикл передачи тепла происходит до тех пор, пока температура теплоносителя превышает температурные показатели воды в бойлерном баке. Время работы такой системы напрямую зависит от продолжительности дня и температуры окружающей среды. Для управления процессом нагрева и циркуляции воды используется контроллер.

Режим, в котором работает как вакуумный коллектор, так и пеллетный котел.

Это происходит когда температура нагрева солнечным коллектором оказывается недостаточной. Пеллетный котел включается в автоматическом режиме. В топливный контейнер загружаются пеллеты, которые посредством шнека, управляемого автоматикой, подаются в топку котла, где сгорают, при этом выделяют тепловую энергию, идущую на подогрев воды в системе отопления. Когда температура воздуха в помещении достигает требуемого уровня, шнек останавливается, и гранулы перестают попадать в печь, экономя расход топлива.
В качестве теплоносителя является вода или незамерзающая жидкость, которая при помощи циркуляционного насоса, продвигаясь в трех- или четырех-ходовом теплообменнике котла, осуществляет поглощение тепловой энергии горения. Далее теплоноситель следует в контур отопления объекта и в теплообменник бойлерного бака - медный змеевик. В результате использования змеевого механизма осуществляется нагревание жидкости в бойлерном баке. Для управления процессом горения топлива, нагрева и циркуляции воды в контурах используется встроенный контроллер. Далее горячую воду из бойлерного бака можно использовать для ГВС. Новая холодная вода в бойлерный бак поступает с водопровода.

Какие задачи решает данная система?

Обеспечивает объект независимым источником нагрева воды (для отопления и ГВС)
Обеспечивает объект экономичным источником нагрева воды (для отопления и ГВС)
Обеспечивает объект мощным источником нагрева воды (для отопления и ГВС)
Обеспечивает объект окупаемым источником нагрева воды (для отопления и ГВС)

Как монтируется система?

Пеллетный котел. Устанавливается внутри объекта с температурой +5-+35°С на твердом бетонном или керамическом полу на расстоянии от стен. К котлу обеспечивается постоянный приток свежего воздуха и дымовая труба. Котел соединяется с контуром теплообмена с бойлером и контуром отопления объекта. Для снижения скачков давления в системе теплообмена используется расширительный бак с предохранительным клапаном.
Бойлерный бак. Устанавливается внутри объекта на ровной твердой поверхности.
Циркуляционный насос. Устанавливается внутри объекта на выходе пеллетного котла – входе контура отопления и контура бойлерного бака.
Солнечный коллектор. Устанавливается на раме. Рама представляет собой сборную конструкцию, обеспечивающую надежность крепления вакуумного коллектора. Устанавливается на крыше объекта или ровной твердой поверхности по направлению к солнцу или югу стороной, на которой закреплен солнечный коллектор.
Контроллер. Устанавливаются на вертикальной поверхности в любом удобном месте внутри объекта, где температура воздуха не опускается ниже 0°С
Насосная станция. Устанавливается внутри объекта в удобном месте недалеко от бойлерного бака и контроллера.

Как работает система?

Какие задачи решает данная система?

Бойлерный бак. Устанавливается внутри объекта на ровной твердой поверхности.

Циркуляционный насос. Устанавливается внутри объекта на выходе пеллетного котла – входе контура отопления и контура бойлерного бака.

Контроллер. Устанавливаются на вертикальной поверхности в любом удобном месте внутри объекта, где температура воздуха не опускается ниже 0°С

Насосная станция. Устанавливается внутри объекта в удобном месте недалеко от бойлерного бака и контроллера.
