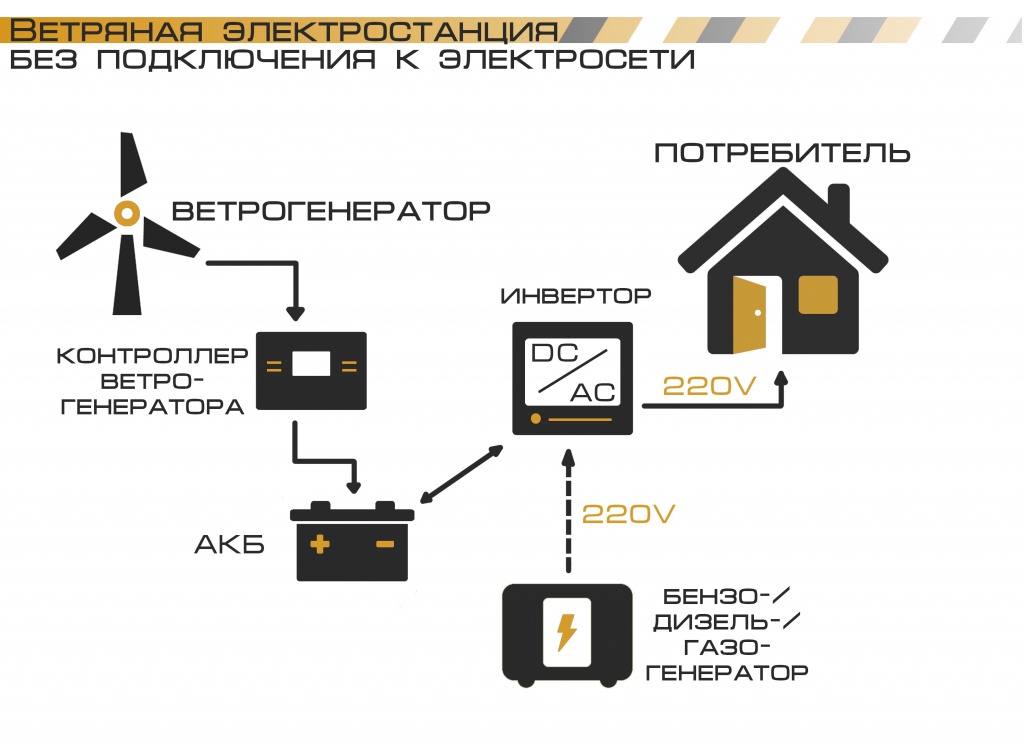

Ветрогенератор - преобразует энергию ветра в электрическую энергию, которая поступает на контроллер;
-
Контроллер заряда ветрогенератора - осуществляет заряд аккумуляторных батарей (АКБ) от ветрогенератора и солнечных батарей, контролирует уровень заряда АКБ, выбирает оптимальный режим работы ветрогенератора, подтормаживает его при сильном ветре или заряженных полностью аккумуляторных батареях, а также при отсутствии потребления электроэнергии;
-
Аккумуляторные батареи (АКБ) - накапливают электроэнергию, поступающую от солнечных батарей, имеют емкость необходимую для постоянной работы электроприборов;
-
Инвертор - является основным устройством системы, осуществляющим питание электроприборов. Преобразует электричество постоянного напряжения (12/24/48В) от АКБ в переменное синусоидальное напряжение 220В.
Как работает система?
Система работает в двух режимах:
- Нормальный режим. В этом режиме система работает по принципу преобразования. При этом происходит непрерывный процесс заряда АКБ от ветрогенератора и питание электроприборов от АКБ. В момент понижения уровня заряда АКБ ниже заданного, инвертор в автоматическом режиме отключит питание электроприборов.
- Режим превышения потребления электроприборов. В этом режиме в момент понижения уровня заряда АКБ ниже заданного, инвертор в автоматическом режиме отключит питание электроприборов. При этом происходит непрерывный процесс заряда АКБ от ветрогенератора. В момент повышения уровня заряда АКБ выше заданного, инвертор в автоматическом режиме включит питание электроприборов в нормальный режим.
Какие задачи решает данная система?
- Обеспечивает объект источником бесперебойного питания;
- Обеспечивает объект качественным источником электроснабжения;
- Обеспечивает объект "окупаемым" источником электроэнергии.
Как монтируется система?
-
Ветрогенератор. Устанавливается на мачте высотой 9м или 13м в зависимости от местности (скорости ветра на участке). Мачта устанавливается на бетонном основании площадью около 0,5м2. Для надежности конструкции мачта имеет дополнительные крепления в виде тросовых растяжек.
-
Контроллер, инвертор, АКБ. Устанавливаются на вертикальной поверхности или стеллаже в любом удобном месте внутри объекта, где температура воздуха не опускается ниже 0°С
Что входит в систему?
- Ветрогенератор 300Вт (12В) - 1 шт;
- Контроллер заряда ветрогенератора 300Вт (12В) - 1 шт;
- Инвертор 2000Вт (24В) - 1 шт;
- АКБ 100АЧ (GEL) - 1 шт;
- Мачта для ветрогенератора (9м) - 1 шт.
Сколько электроэнергии выработает система?
|
Янв |
Фев |
Март |
Апр |
Май |
Июнь |
Июль |
Авг |
Сент |
Окт |
Нояб |
Дек |
|
0,60 |
0,52 |
0,44 |
0,38 |
0,30 |
0,30 |
0,30 |
0,36 |
0,42 |
0,48 |
0,54 |
0,60 |
Данная система в средней полосе России (с учетом летнего и зимнего режимов) выработает:
0,437 кВт•ч/сутки, что в год составит 159,38 кВт•ч
- Ветрогенератор 750Вт (24В) - 1 шт;
- Контроллер заряда ветрогенератора 1000Вт (24В) - 1 шт;
- Инвертор 2000Вт (24В) - 1 шт;
- АКБ 100АЧ (GEL) - 2 шт;
- Мачта для ветрогенератора (9м) - 1 шт.

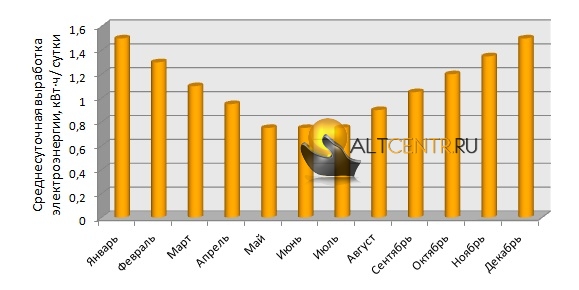

Сколько электроэнергии выработает система?
|
Янв |
Фев |
Март |
Апр |
Май |
Июнь |
Июль |
Авг |
Сент |
Окт |
Нояб |
Дек |
|
1,50 |
1,30 |
1,10 |
0,95 |
0,75 |
0,75 |
0,75 |
0,90 |
1,05 |
1,20 |
1,35 |
1,50 |
Данная система в средней полосе России (с учетом летнего и зимнего режимов) выработает:
1,092 кВт•ч/сутки, что в год составит 398,46 кВт•ч
Что входит в систему?
- Ветрогенератор 1500Вт (24В) - 1 шт;
- Контроллер заряда ветрогенератора 1500Вт (24В) - 1 шт;
- Инвертор 2000Вт (24В) - 1 шт;
- АКБ 200АЧ (GEL) - 2 шт;
- Мачта для ветрогенератора (9м) - 1 шт.
Сколько электроэнергии выработает система?
|
Янв |
Фев |
Март |
Апр |
Май |
Июнь |
Июль |
Авг |
Сент |
Окт |
Нояб |
Дек |
|
3,00 |
2,60 |
2,20 |
1,90 |
1,50 |
1,50 |
1,50 |
1,80 |
2,10 |
2,40 |
2,70 |
3,00 |
Данная система в средней полосе России (с учетом летнего и зимнего режимов) выработает:
2,183 кВт•ч/сутки, что в год составит 796,92 кВт•ч
Что входит в систему?
- Ветрогенератор 2000Вт (48В) - 1 шт;
- Контроллер заряда ветрогенератора 2000Вт (48В) - 1 шт;
- Инвертор 4000Вт (48В) - 1 шт;
- АКБ 150АЧ (GEL) - 4 шт;
- Мачта для ветрогенератора (13м) - 1 шт.

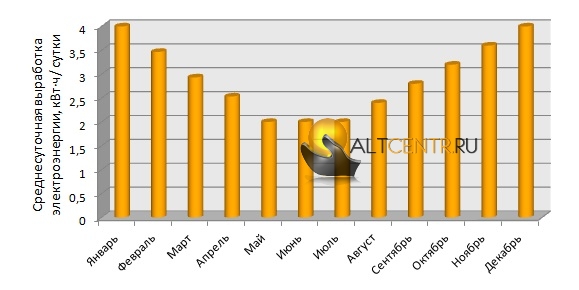

Сколько электроэнергии выработает система?
|
Янв |
Фев |
Март |
Апр |
Май |
Июнь |
Июль |
Авг |
Сент |
Окт |
Нояб |
Дек |
|
4,00 |
3,47 |
2,93 |
2,53 |
2,00 |
2,00 |
2,00 |
2,40 |
2,80 |
3,20 |
3,60 |
4,00 |
Данная система в средней полосе России (с учетом летнего и зимнего режимов) выработает:
2,911 кВт•ч/сутки, что в год составит 1062,56 кВт•ч
Что входит в систему?
- Ветрогенератор 3000Вт (48В) - 1 шт;
- Контроллер заряда ветрогенератора 3000Вт (48В) - 1 шт;
- Инвертор 5000Вт (48В) - 1 шт;
- АКБ 200АЧ (GEL) - 4 шт;
- Мачта для ветрогенератора (13м) - 1 шт.
Сколько электроэнергии выработает система?
|
Янв |
Фев |
Март |
Апр |
Май |
Июнь |
Июль |
Авг |
Сент |
Окт |
Нояб |
Дек |
|
6,00 |
5,20 |
4,40 |
3,80 |
3,00 |
3,00 |
3,00 |
3,60 |
4,20 |
4,80 |
5,40 |
6,00 |
Данная система в средней полосе России (с учетом летнего и зимнего режимов) выработает:
4,367 кВт•ч/сутки, что в год составит 1593,83 кВт•ч
