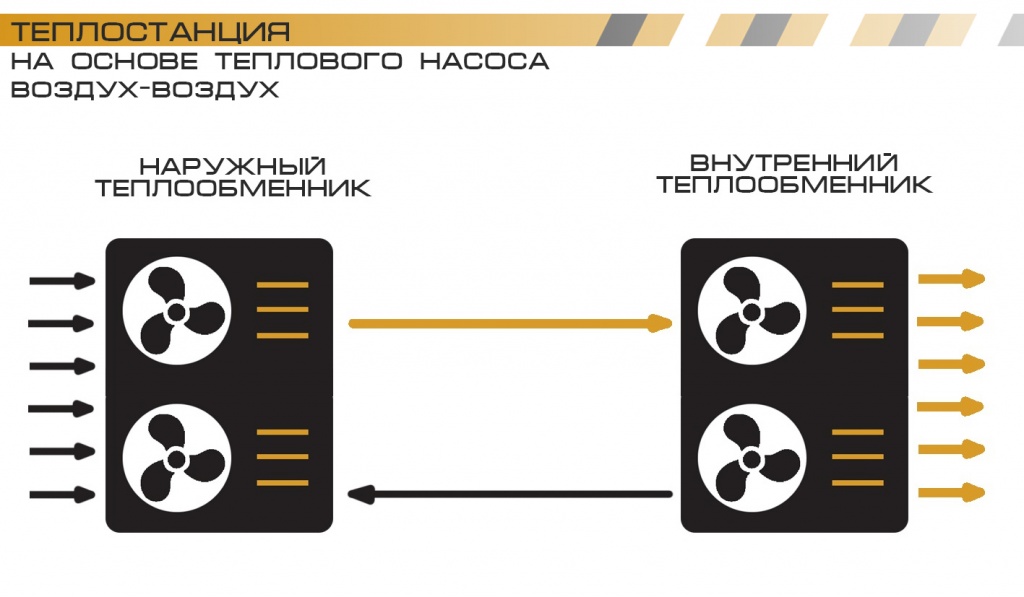

Наружный теплообменник. Устройство для получения тепловой энергии хладагентом из окружающего воздуха.
-
Внутренний теплообменник. Передает тепловую энергию хладагента в отопление или охлаждение объекта.
Как работает система?
Принцип работы теплового насоса основан на принципе работы холодильника или кондиционера в обратном направлении. Хладагент в системе забирает тепловую энергию с улицы, охлаждая испаритель наружного теплообменника, который передает тепловую энергию при помощи компрессора во внутренний теплообменник, конденсатор, нагревая его. В компрессоре происходит сжатие газа и его нагрев вследствие увеличения давления.
Внутренний теплообменник служит для передачи тепловой энергии сжатого хладагента в обогрев объекта. В нем происходит охлаждение хладагента.
После конденсатора внутреннего теплообменника хладагент проходит в расширительный клапан.
Расширительный клапан понижает давление хладагента, за счет этого он охлаждается до необходимой температуры, чтобы снова поглощать тепло теплоносителя внешнего контура теплонасоса.
Цикл приводится в действие электрическим двигателем. Тепловой насос можно подключить к сети с трехфазным или однофазным питанием.
Также имеет в составе контроллер для управления процессом нагрева и контроля состояния теплостанции.
Электроэнергия затрачивается на запуск насосного цикла и перекачивание жидкости и не используется для прямого нагрева. В летний период тепловой насос работает в качестве кондиционера, осуществляя охлаждение помещений.
Какие задачи решает данная система?
-
Обеспечивает объект экономичным, мощным источником обогрева
-
Обеспечивает объект экономичным, мощным источником охлаждения
-
Обеспечивает объект окупаемым источником обогрева и охлаждения
Как монтируется система?
-
Внешний теплообменник. Устанавливается снаружи объекта. Крепится на стене или на земле на ровной бетонной площадке с использованием опор.
-
Внутренний теплообменник. Устанавливается внутри объекта на стене или полу на ровной твердой поверхности. Соединяется с контуром внешнего теплообменника.
